• ●　スイベルエルボ



• ●　ロータリージョイント

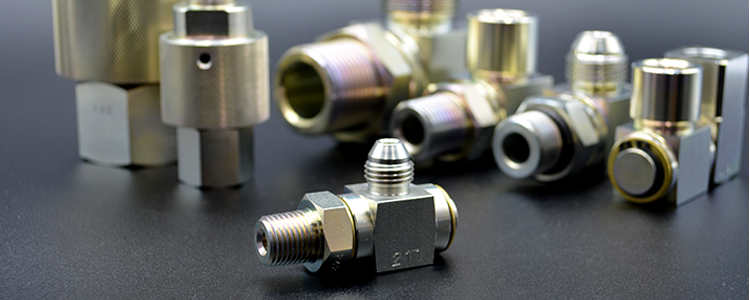

油圧ホースに接続して、機器の揺動、回転の自由度を向上させる継手が「スイベルジョイント」です。

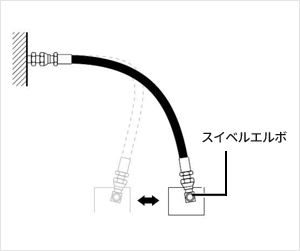

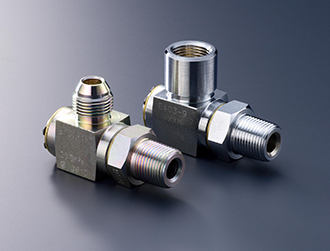

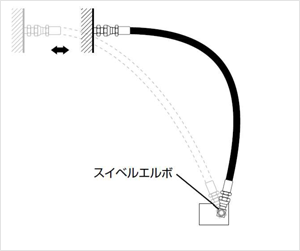

そのうち取付固定軸に対し直角方向に回転し、揺動によるホースの曲げを緩和するものをスイベルエルボ、

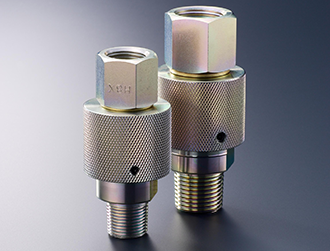

取付固定軸に対し同軸上で回転し、ホースのねじれを防ぐものをロータリージョイントと呼んでいます。

•
•
• ホースに無理な力がかかることを防ぎホースを守ります。
  又、ホースの長さが短くコンパクトな配管ができます。

• 1.

  フレキシブルな配管接続が可能

• 接続位置が任意の方向にとれるので、配管が簡単になり作業時間が短縮されます。
• 2.

  ホース材のコスト低減に貢献

• ホースのよじれを取除き屈曲を助けるため、ホースの長さが調節可能。
• 3.

  実用性に適した設計

• 小型・軽量で、圧力損失の小さいコンパクト設計。
  また、加圧状態でも小さいトルクで容易に360度回転可能です。
• 4.

  使用環境を選びません

• 防塵・防錆を考慮しており、建設機械・産業車両・工作機械等、
  幅広い用途・環境で使用できます。
• 5.

  環境基準対応

• 使用する材料は各種環境規制基準を考慮しています。RohsⅡ、Reach規制等。
  詳細は個別にお問い合わせください。

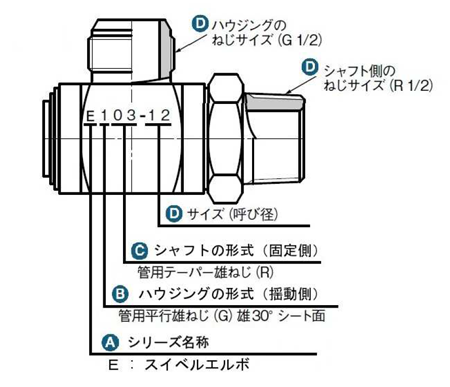

ご注文の際は、形式No.にてご依頼下さい。

• シリーズ名称

• 記号	シリーズ
  E	スイベルエルボ
  RA	ロータリージョイント

• ハウジング形式

  ハウジング側のねじ・シート面形状を表します。

• 形式	ねじ・シート面形状
  1	Gオス・30°オスシート
  2	Gオス・30°メスシート
  3	Rオス
  4	Rcメス
  5	Gユニオンナット・30°オスシート
  11	UN・Oリングシール

• シャフト形式

  シャフト側のねじ・シート面形状を表します。
  ※形式09の本体材質をステンレスにすることはできません。

• 形式	ねじ・シート面形状
  01	Gオス・30°オスシート
  02	Gオス・30°メスシート
  03	Rオス
  04	Rcメス
  05	Gユニオンナット・30°オスシート
  07	Gオス・Oリングシール
  09	Rcメス・90°クランク形

• サイズ(呼び径)

• サイズ	ねじの呼び
  6	1/4
  9	3/8
  12	1/2
  19	3/4
  25	1
  32	1 ・ 1/4
  38	1 ・ 1/2
  50	2

• 特殊仕様記号

  標準品(Oリング：NBR、本体：スチール/亜鉛めっき・有色クロメート)以外の材質を使用する場合に追加する記号です。

• 記号	材質
  記号なし	標準品(Oリング：NBR、本体：スチール/ 亜鉛めっき・有色クロメート)
  -V	Oリング：フッ素ゴム
  -S	本体：ステンレス
  -VS	Oリング：フッ素ゴム 本体：ステンレス

ねじ・シート面形式形状一覧

形式	01	02	03	04
ねじ・シート面形状
	Gオス 30°オスシート	Gオス 30°メスシート	Rオス	Rcメス
取付側形状	JIS B 8363管用平行めねじ メスシートユニオン 継手(Fタイプ)	JIS B 8363管用平行めねじ オスシートユニオン 継手(Cタイプ)	JIS B 0203管用テーバめねじ 継手(Rcタイプ)	JIS B 0203管用テーバおねじ 継手(Rタイプ)

※07タイプの標準はOリングを付けた状態で出荷いたします。

形式	05	07	09	11
ねじ・シート面形状
	Gユニオンナット 30°オスシート	Gオス Oリングシール※	Rc メスのみ 90°クランク形	UN オス Oリングシール
取付側形状	JIS B 8363管用平行おねじ 継手(Gタイプ)	JIS B 2351付表7-O形 (O形リングシール方法)	JIS B 0203管用テーバおねじ 継手(Rタイプ)	UN ユニオンナット フラットフェイス継手 (ORFSタイプ)

圧力仕様本体材質：スチール/亜鉛めっき クロメート処理、Oリング材質：NBR、一般石油系作動油使用の時※2

使用温度範囲

• 本仕様は、流体が一般石油系作動油の場合に限ります。

  Oリング材質	温度範囲
  NBR	-20℃～+100℃（放置温度-30℃まで）※4
  フッ素ゴム	-15℃～+140℃

• ※4
  使用温度範囲の低温性はJIS B 2401の変更に合わせTR10の値をもとに表示を変更致しました。
  製品の変更はありません。
  -20℃以下でのご使用についてはご相談ください。

• 許容回転速度

  10RPM(回転/分)以下

• 許容揺動速度

  60°/秒以下
